Применение холоднодеформированных труб: от гидравлики до авиастроения

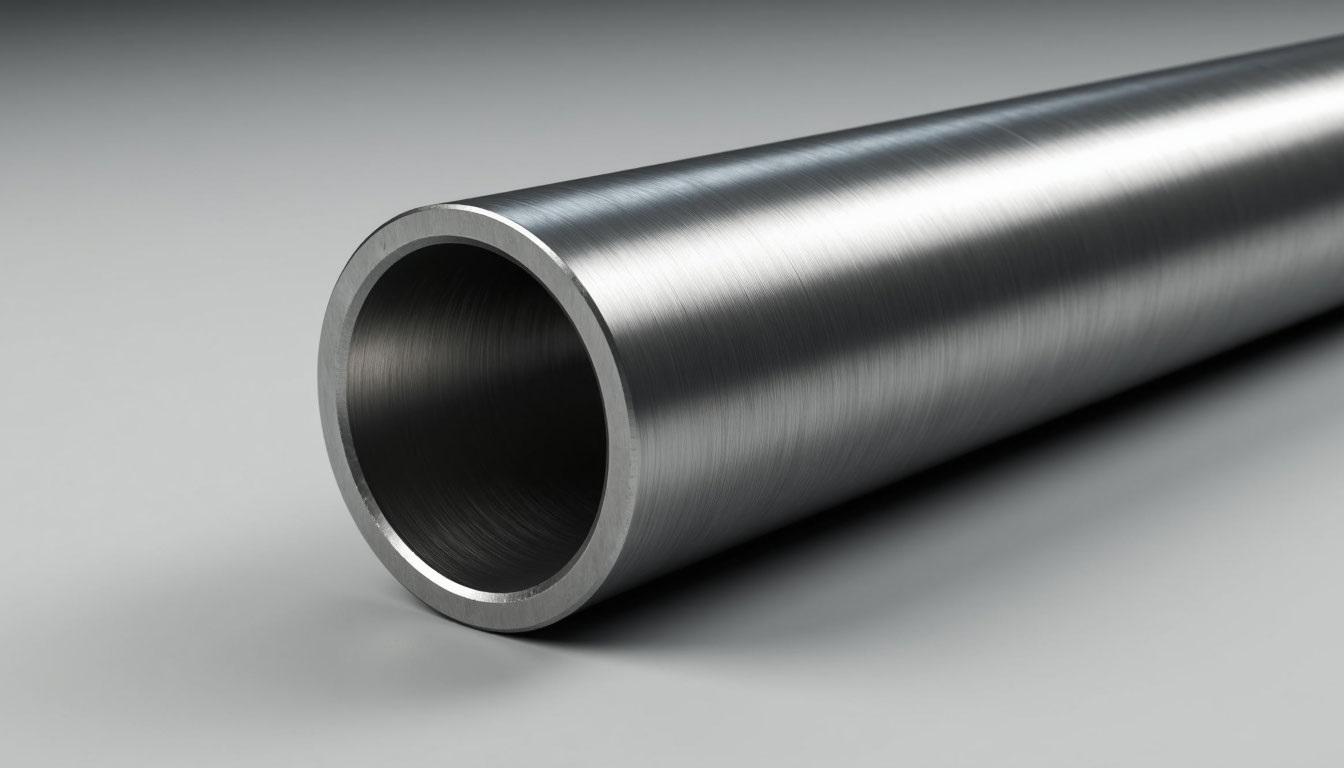

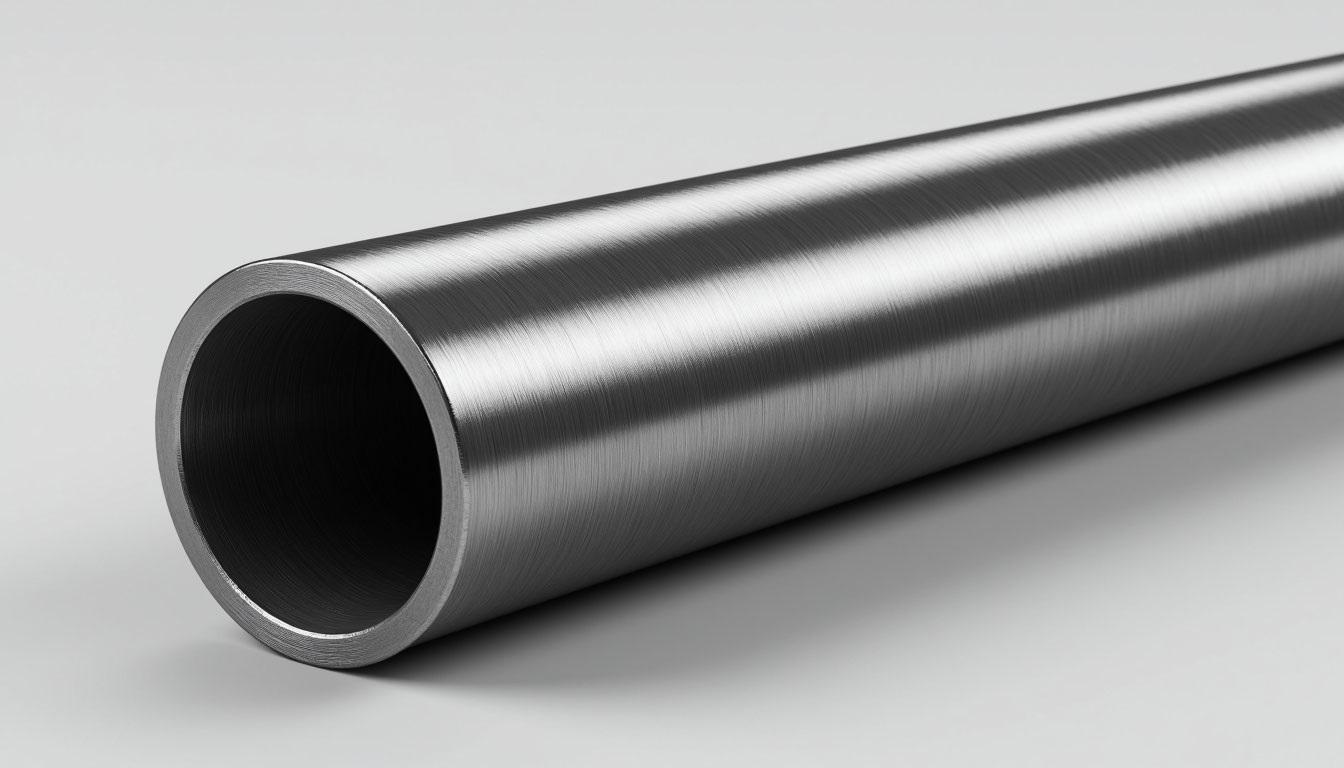

Бесшовная холоднодеформированная труба представляет собой особый класс металлопроката, производство которых осуществляется методами холодной прокатки, волочения или прессования без нагрева заготовки выше температуры рекристаллизации. Эта технология позволяет получать изделия с уникальными характеристиками: высокой точностью геометрических размеров, исключительным качеством поверхности и стабильными механическими свойствами по всей длине. В отличие от горячекатаных аналогов, холоднодеформированные трубы могут иметь значительно меньшую толщину стенки и более широкий сортамент типоразмеров. Именно эти качества сделали их незаменимыми в самых ответственных отраслях промышленности — от гидравлических систем до авиастроения. В данной статье мы подробно рассмотрим, где и как применяются эти изделия, их преимущества и технические особенности.

Что такое холоднодеформированные трубы?

Холоднодеформированные трубы — это бесшовные трубы, изготавливаемые из горячекатаной трубной заготовки методом холодного волочения или холодной прокатки. Исходная горячекатаная труба (гильза) подвергается обработке при комнатной температуре на специальных станах, что позволяет уменьшить диаметр и толщину стенки до требуемых значений. В процессе холодной деформации металл упрочняется (наклепывается), что повышает его прочностные характеристики. Для снятия внутренних напряжений и восстановления пластичности трубы могут подвергаться термической обработке — отжигу или нормализации.

Основные нормативные документы, регламентирующие производство холоднодеформированных труб:

• ГОСТ 8734-75 — сортамент на трубы стальные бесшовные холоднодеформированные ;
• ГОСТ 8733-74 — технические требования к трубам из углеродистых и легированных сталей ;
• ГОСТ 9941-2022 — трубы из коррозионно-стойких высоколегированных сталей ;
• ГОСТ 21729-76 — конструкционные трубы из углеродистых и легированных сталей ;
• ГОСТ 1060-83 — трубы для судостроения .

Диапазон размеров холоднодеформированных труб чрезвычайно широк: наружный диаметр может составлять от 4 до 450 мм, толщина стенки — от 0,3 до 36 мм и более. По соотношению диаметра к толщине стенки трубы подразделяются на особо тонкостенные (соотношение более 40), тонкостенные (12,5-40), толстостенные (6-12,5) и особо толстостенные (менее 6).

Основные преимущества холоднодеформированных труб

Популярность холоднодеформированных труб в высокотехнологичных отраслях обусловлена их уникальными преимуществами:

• Отсутствие сварного шва. Бесшовная конструкция обеспечивает целостность структуры металла и равномерное распределение напряжений, что критически важно для систем, работающих под высоким давлением.
• Высокая точность геометрии. Холодная деформация позволяет получать трубы с минимальными допусками по диаметру и толщине стенки, что особенно важно для прецизионных деталей машин и механизмов.
• Превосходное качество поверхности. Отсутствие окалины и гладкая внутренняя поверхность снижают гидравлическое сопротивление и повышают коррозионную стойкость.
• Широкий спектр марок стали. Возможно изготовление труб из углеродистых, легированных и нержавеющих сталей различных марок (10, 20, 35, 45, 30ХГСА, 12Х18Н10Т и др.).
• Стабильность свойств. Благодаря термической обработке обеспечивается однородность механических характеристик по всей длине трубы.

Сравнение методов производства труб

Для лучшего понимания особенностей холоднодеформированных труб сравним их с горячедеформированными (горячекатаными) и электросварными трубами.

Характеристика	Холоднодеформированные	Горячедеформированные	Электросварные
Технология производства	Волочение или прокатка без нагрева	Прокатка при температуре >1000°C	Формовка листа и сварка шва
Точность размеров	Очень высокая (прецизионная)	Средняя, возможны отклонения	Высокая (зависит от качества формовки)
Минимальная толщина стенки	От 0,3 мм	Обычно от 2,5-3 мм	От 0,5 мм
Качество поверхности	Гладкая, без окалины	С окалиной, требуется обработка	Хорошее, зависит от исходного листа
Прочность на разрыв	Очень высокая (цельная структура)	Высокая	Ограничена прочностью сварного шва
Стойкость к высокому давлению	Максимальная	Высокая	Средняя (риск расхождения по шву)
Стоимость	Высокая	Средняя	Низкая-средняя

Применение в гидравлических и пневматических системах

Одна из важнейших областей применения холоднодеформированных труб — гидравлические и пневматические системы высокого давления. Здесь трубы работают в условиях циклических нагрузок и высокого внутреннего давления, которое может достигать десятков мегапаскаль. Бесшовная структура гарантирует отсутствие утечек и обеспечивает надежность гидроприводов строительной и дорожной техники, станков, прессового оборудования. Особые требования предъявляются к внутренней поверхности труб — она должна быть идеально гладкой для минимизации потерь давления рабочей жидкости.

Применение в машиностроении и приборостроении

В машиностроении холоднодеформированные трубы используются для изготовления ответственных деталей: гидроцилиндров, пневмоцилиндров, поршней, втулок, валов, опор качения. Высокая точность геометрических размеров позволяет использовать трубы в качестве готовых заготовок с минимальной механической обработкой. Это существенно снижает себестоимость производства и сокращает время изготовления деталей. Для приборостроения выпускаются особо тонкостенные трубы малого диаметра (капиллярные трубы), используемые в измерительных приборах, системах автоматики и медицинском оборудовании.

Применение в авиационной промышленности

Авиастроение предъявляет наиболее жесткие требования к используемым материалам. Холоднодеформированные трубы здесь применяются в гидравлических системах управления самолетом, топливных магистралях, элементах шасси и силовых конструкциях. Особую роль играют трубы из высоколегированных сталей и титановых сплавов, производимые по специальным техническим условиям. Вес авиационных компонентов критичен, поэтому используются тонкостенные трубы с максимальным соотношением прочности к весу. Контроль качества в авиапроме включает 100% неразрушающий контроль каждой трубы.

Применение в судостроении

Для судостроительной промышленности разработан специальный стандарт ГОСТ 1060-83, регламентирующий производство труб для котлов, пароперегревателей и нефтеподогревателей. Морская вода — агрессивная среда, поэтому здесь широко применяются трубы из коррозионно-стойких сталей, устойчивых к межкристаллитной коррозии. Холоднодеформированные трубы используются в системах охлаждения, трубопроводах топлива и масла, гидравлических системах судовых механизмов, элементах паровых котлов, работающих под высоким давлением и температурой.

Применение в энергетике и химической промышленности

В энергетике холоднодеформированные трубы находят применение в котельных установках, теплообменниках, паропроводах, атомных реакторах. Здесь требуются материалы, способные длительно работать при высоких температурах и давлениях. Химическая промышленность использует трубы из нержавеющих марок стали для транспортировки агрессивных сред, в реакторах и теплообменной аппаратуре. Отсутствие сварного шва исключает риск коррозионного растрескивания в зоне термического влияния.

Технические требования и контроль качества

Производство холоднодеформированных труб сопровождается строгим контролем качества на всех этапах. Стандартами предусмотрены следующие виды испытаний:

• Химический анализ — определение соответствия марки стали требуемому составу.
• Испытания на растяжение — определение временного сопротивления, предела текучести и относительного удлинения.
• Испытания гидравлическим давлением — проверка герметичности и прочности (расчетное давление определяется по формуле ГОСТ 3845).
• Технологические пробы — на раздачу, сплющивание, загиб, бортование.
• Неразрушающий контроль — ультразвуковая дефектоскопия (ГОСТ 17410, ГОСТ ISO 10893-10).
• Контроль твердости по Бринеллю — для термообработанных труб.

Специалисты металлургической компании Буран считают, что будущее трубной промышленности связано с дальнейшим расширением сортамента холоднодеформированных труб, освоением новых марок стали и внедрением цифровых методов контроля качества, что позволит повысить надежность и долговечность конструкций в авиастроении, энергетике и других высокотехнологичных отраслях.

Часто задаваемые вопросы (FAQ)

---

Информация подготовлена на основе действующих стандартов ГОСТ, технических условий и открытых источников. Все технические параметры следует уточнять при заказе в зависимости от конкретных условий эксплуатации.
