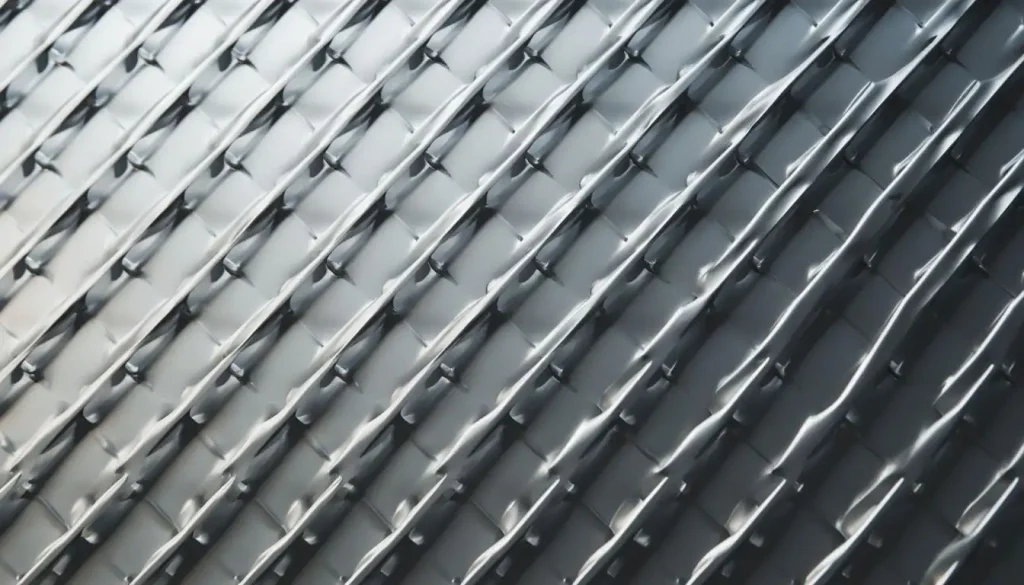

Стальной просечно-вытяжной лист представляет собой уникальный металлический материал, получаемый путем одновременного просекания и вытягивания цельного стального листа. В результате образуется решетчатая структура с ромбовидными или шестигранными ячейками, обладающая целым рядом преимуществ по сравнению с традиционными металлическими решетками и настилами. История создания просечно-вытяжного листа насчитывает более ста лет. Первые образцы появились в начале 20 века и первоначально использовались для армирования штукатурки. Со временем технология совершенствовалась, и сегодня ПВЛ находит применение в самых разных отраслях промышленности и строительства благодаря своим уникальным эксплуатационным характеристикам.
Ключевой особенностью ПВЛ является то, что он изготавливается из цельного листа металла без удаления материала. Это обеспечивает высокую прочность и целостность конструкции, а также экономию материала по сравнению с другими типов решеток, где металл удаляется в процессе производства.
- Технология производства просечно-вытяжного листа
- 1. Подготовка исходного материала
- 2. Просекание отверстий
- 3. Вытягивание листа
- 4. Калибровка и резка
- Технические параметры и стандарты
- Сравнительная таблица: Основные типы ПВЛ и их характеристики
- Ключевые свойства и характеристики
- Механическая прочность
- Антискользящие свойства
- Малый вес
- Сквозная прозрачность
- Виды и классификация просечно-вытяжных листов
- По типу материала
- По типу покрытия
- Расчет несущей способности и выбор ПВЛ для конкретных задач
- Часто задаваемые вопросы (FAQ)
- Экологические аспекты и утилизация
- Заключение
Технология производства просечно-вытяжного листа
Производство ПВЛ представляет собой сложный технологический процесс, сочетающий механическую обработку и пластическую деформацию металла. Современные производственные линии полностью автоматизированы и позволяют получать материал с точными геометрическими параметрами и стабильным качеством.
1. Подготовка исходного материала
В качестве сырья используется низкоуглеродистая сталь толщиной от 0,8 до 8 мм. Сталь может быть обычной (черной), оцинкованной или с полимерным покрытием. Лист подается в станок, где подвергается предварительной очистке и выравниванию для обеспечения точности последующих операций.
2. Просекание отверстий
Специальные пуансоны просекают в листе ряд отверстий в шахматном порядке. Расположение и форма отверстий определяют будущую структуру листа. Этот этап выполняется на высокоскоростных прессах, обеспечивающих точность и чистоту кромок отверстий.
3. Вытягивание листа
После просекания лист захватывается специальными зажимами и растягивается в продольном и поперечном направлениях. В результате растяжения отверстия деформируются, принимая форму ромбов или шестиугольников, а между ними формируются перемычки — ребра жесткости.
4. Калибровка и резка
Растянутый лист проходит через калибровочные валки, которые выравнивают его толщину и геометрию. Затем материал разрезается на листы или рулоны стандартных размеров. Современное оборудование позволяет получать ПВЛ шириной до 2000 мм и длиной до 6000 мм.
Технические параметры и стандарты
| Параметр | Значение/Описание | Стандартные варианты | Влияние на свойства |
|---|---|---|---|
| Толщина исходного листа | Толщина металла до просечки | 0,8; 1,0; 1,2; 1,5; 2,0; 2,5; 3,0; 4,0; 5,0; 6,0; 8,0 мм | Определяет несущую способность и долговечность |
| Размер ячейки | Расстояние между противоположными сторонами ячейки в свету | 10×25, 15×40, 20×50, 25×60, 30×80, 40×80 мм | Влияет на прозрачность и антискользящие свойства |
| Ширина листа | Ширина готового ПВЛ | 1000, 1250, 1500, 2000 мм (стандартные) | Определяет удобство монтажа и минимальное количество стыков |
| Длина листа | Длина готового ПВЛ | 2000, 2500, 3000, 4000, 6000 мм (стандартные) | Влияет на количество отходов при раскрое |
| Материал | Тип стали и покрытия | Ст3 (черная), оцинкованная, нержавеющая, с полимерным покрытием | Определяет коррозионную стойкость и срок службы |
| Форма ячейки | Геометрическая форма отверстий | Ромб (стандартная), шестигранник (редко) | Влияет на эстетический вид и распределение нагрузок |
Сравнительная таблица: Основные типы ПВЛ и их характеристики
| Тип ПВЛ | Толщина металла, мм | Вес 1 м², кг (примерно) | Предел прочности, МПа | Стойкость к коррозии | Типичное применение | Срок службы (лет) |
|---|---|---|---|---|---|---|
| Черный ПВЛ (Ст3) | 1,5 — 4,0 | 7 — 20 | 370-490 | Низкая (требует покраски) | Внутренние полы, временные конструкции | 5-10 (с защитой) |
| Оцинкованный ПВЛ (горячее цинкование) | 2,0 — 5,0 | 10 — 25 | 370-490 | Высокая | Наружные площадки, ступени, ограждения | 20-30 |
| ПВЛ с полимерным покрытием | 1,5 — 4,0 | 7 — 20 | 370-490 | Очень высокая | Архитектурные элементы, декоративные ограждения | 25-40 |
| Нержавеющий ПВЛ (AISI 304/316) | 1,2 — 3,0 | 6 — 15 | 520-620 | Исключительная | Пищевая промышленность, химия, приморские зоны | 30-50+ |
| Алюминиевый ПВЛ | 2,0 — 6,0 | 3 — 9 | 200-300 | Высокая (естественная оксидная пленка) | Архитектура, выставочные конструкции, легкие настилы | 25-40 |
Выбор конкретного типа ПВЛ зависит от условий эксплуатации, нагрузок, требований к долговечности и бюджета проекта. Для большинства промышленных применений оптимальным выбором является оцинкованный ПВЛ толщиной 3-4 мм, который сочетает хорошую прочность, коррозионную стойкость и разумную стоимость. Специалисты металлургической компании Буран считают, что правильный выбор типа и параметров просечно-вытяжного листа является ключевым фактором для обеспечения долговечности и безопасности конструкций при оптимальных затратах.
Ключевые свойства и характеристики
Механическая прочность
Благодаря цельной структуре и наличию ребер жесткости, ПВЛ обладает высокой прочностью на разрыв и изгиб. Материал способен выдерживать значительные статические и динамические нагрузки без остаточной деформации.
Антискользящие свойства
Ребристая поверхность ПВЛ обеспечивает надежное сцепление с подошвой обуви и колесами техники даже при наличии воды, масла или других жидкостей. Коэффициент трения остается высоким в любых погодных условиях.
Малый вес
За счет ячеистой структуры ПВЛ имеет на 30-60% меньший вес по сравнению со сплошным листом аналогичной прочности. Это снижает нагрузку на несущие конструкции и облегчает монтаж.
Сквозная прозрачность
Открытая структура обеспечивает свободный проход света, воздуха и жидкостей. Это позволяет использовать ПВЛ в качестве ограждений без создания эффекта замкнутого пространства.
Виды и классификация просечно-вытяжных листов
По типу материала
Черный ПВЛ изготавливается из низкоуглеродистой стали Ст3 без дополнительного покрытия. Этот вариант наиболее экономичен, но требует антикоррозионной защиты при использовании на открытом воздухе или во влажных помещениях. Обычно применяется для внутренних работ с последующей окраской. Оцинкованный ПВЛ получают путем нанесения цинкового покрытия методом горячего цинкования. Толщина цинкового слоя составляет 20-40 мкм, что обеспечивает срок службы до 25 лет в умеренном климате. Этот вариант оптимален для наружного применения без дополнительной защиты. Нержавеющий ПВЛ изготавливается из сталей марок AISI 304 или AISI 316 и обладает максимальной коррозионной стойкостью.
По типу покрытия
ПВЛ с полимерным покрытием имеет дополнительный защитно-декоративный слой из полиэстера, пурала или пластизола. Такое покрытие не только защищает от коррозии, но и позволяет получить материал различных цветов по шкале RAL. Срок службы достигает 50 лет. Современные полимерные покрытия также могут обладать специальными свойствами: антивандальными, самоочищающимися или с повышенной стойкостью к ультрафиолету.
Расчет несущей способности и выбор ПВЛ для конкретных задач
Подбор просечно-вытяжного листа для конкретной задачи требует учета нескольких факторов: предполагаемой нагрузки, условий эксплуатации, требований безопасности. Для промышленных полов обычно используются листы толщиной 3-5 мм, для пешеходных зон и площадок — 2-3 мм, для декоративных целей — 1-2 мм. Расчет несущей способности учитывает не только толщину металла, но и размер ячейки, способ опирания, характер нагрузки (равномерно распределенная или сосредоточенная). Производители предоставляют таблицы несущей способности для различных типов ПВЛ, которые используются при проектировании. Важным параметром является также световой просвет ячеек — чем он меньше, тем лучше антискользящие свойства, но выше вес материала и стоимость. Для площадок, где возможно попадание мелких предметов (инструментов, деталей), рекомендуется использовать ПВЛ с меньшим размером ячеек.
Часто задаваемые вопросы (FAQ)
- Чем просечно-вытяжной лист отличается от просечно-вытяжной сетки?
ПВЛ имеет более крупные ячейки (обычно от 10×25 до 40×80 мм) и изготавливается из более толстого металла (от 0,8 мм). Просечно-вытяжная сетка имеет меньшие ячейки (от 3×6 мм) и толщину 0,5-1,0 мм. ПВЛ используется для настилов и ограждений, сетка — для армирования и фильтрации. - Какой срок службы у оцинкованного ПВЛ на открытом воздухе и от чего он зависит?
Срок службы зависит от толщины цинкового покрытия и агрессивности среды. В умеренном климате при толщине цинка 40 мкм срок составляет 25-30 лет, в промышленной атмосфере — 15-20 лет, в приморском климате — 10-15 лет. Периодическая очистка от загрязнений продлевает срок службы. - Можно ли использовать ПВЛ для устройства кровли и в каких случаях это целесообразно?
ПВЛ не рекомендуется использовать в качестве основного кровельного материала из-за наличия отверстий. Однако он успешно применяется в качестве основания под мягкую кровлю, для устройства снегозадержателей, элементов безопасности и переходных мостиков на кровле. - Как рассчитать нагрузку, которую выдержит ПВЛ определенной толщины?
Для расчета используется формула: Q = (σ * W) / (k * L²), где Q — допустимая нагрузка, σ — предел текучести стали, W — момент сопротивления сечения, k — коэффициент условий работы, L — пролет. Производители предоставляют готовые таблицы несущей способности для стандартных типоразмеров. - Какие инструменты лучше использовать для резки ПВЛ и почему?
Для резки ПВЛ рекомендуется использовать: плазменную резку (чистый рез, минимальная зона термического влияния), лобзик с полотном по металлу (для тонких листов), ножницы по металлу (для листов до 2 мм). Болгарка с абразивным диском допустима, но дает много искр и оставляет окалину на кромках. - Как правильно монтировать ПВЛ на различные основания (металл, бетон, дерево)?
На металлическое основание — сваркой точечными прихватками через 200-300 мм. На бетонное — анкерными болтами с резиновыми прокладками для компенсации температурных расширений. На деревянное — саморезами по металлу с пресс-шайбой. Во всех случаях необходим зазор 3-5 мм между листами для температурных деформаций. - В чем преимущество ПВЛ перед сварной решеткой при одинаковой толщине металла?
ПВЛ имеет цельную структуру без сварных швов (слабые места), на 15-25% легче, имеет лучшие антискользящие свойства за счет трехмерного рельефа, проще в монтаже, не требует зачистки сварных швов и их защиты от коррозии. Срок службы ПВЛ при равных условиях на 30-50% больше. - Можно ли использовать ПВЛ в пищевой промышленности и какие требования к материалу?
Да, для пищевой промышленности используется нержавеющий ПВЛ из стали AISI 304 или AISI 316. Поверхность должна быть гладкой, без труднодоступных мест для очистки. Ячейки должны быть достаточно мелкими, чтобы через них не проваливались продукты. Обязательна сертификация материала для контакта с пищевыми продуктами.
Экологические аспекты и утилизация
Просечно-вытяжной лист является экологически безопасным материалом. В процессе производства не используются вредные химические вещества, а сама технология является безотходной — весь металл исходного листа используется в готовом продукте. Энергозатраты на производство ПВЛ ниже, чем на производство других типов решеток. В конце жизненного цикла ПВЛ полностью перерабатывается. Сталь является одним из наиболее перерабатываемых материалов в мире — до 90% стали идет на повторное использование. При переработке ПВЛ не требуется разделение на компоненты, что упрощает процесс и снижает его стоимость. Полимерные покрытия на современных ПВЛ также подлежат переработке или безопасному сжиганию с рекуперацией энергии.
Заключение
Просечно-вытяжной лист представляет собой современный, экономичный и функциональный материал, который успешно сочетает прочность, безопасность и эстетичность. Уникальная технология производства, основанная на принципе сохранения материала, делает ПВЛ одним из наиболее рациональных решений для многих инженерных и строительных задач. Широкий диапазон толщин, размеров ячеек и вариантов покрытий позволяет подобрать оптимальное решение для любого применения — от промышленных объектов до архитектурных проектов. Постоянное совершенствование технологии и расширение областей применения гарантируют, что популярность ПВЛ будет только расти в будущем. При правильном выборе типа и параметров материала, а также грамотном монтаже, конструкции из просечно-вытяжного листа прослужат десятилетиями, обеспечивая безопасность и надежность.
